地鐵支架系統

　　1、電力電纜

　　地鐵供電系統電力電纜主要包括10-35KV交流高壓電纜、750-150V的牽引直流電纜、400V的交流低壓電纜及控制保護類電纜。

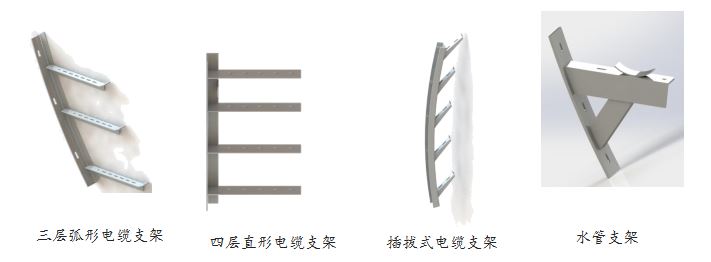

　　2、電纜支架

　　電纜支架應用在電纜敷設工程中，使電纜排列整齊，便于維修;使電纜分層架設，保持一定距離，利于散熱：將各電壓等級電纜分開敷設：將電纜托起，防止水淹、機械損傷等。

　　3、電纜支架層間距及電纜支架跨距

　　電纜支架的層間距不僅需要滿足方便電纜敷設、固定及安裝接頭的要求，且在多根電纜同置于一層時，可更換或增設任一根電纜及其接頭。電纜支架層間距最小值參見表1。

　　表1電纜支架層間距最小值(mm)
